1 2 x USB 2.0
2 2 x USB 3.2 Gen 1
3 2 x USB 3.2 Gen 2
4 HDMI
5 LAN
6 2 x USB 3.2 Gen 2
7 8-канальний звук
8 PCI Express 4.0
2-way CrossFireX™
10 Роз'єм ProCool
11 RGB Header_1
12 Dr. MOS
13 Роз’єм для світлодіодних стрічок другого покоління з адресуванням
14 4 x DIMM DDR4,
макс.128 ГБ
15 Процесорний роз'єм AMD AM4
16 Роз'єм USB 3.2 Gen 1 для передньої панелі
17 Чипсет AMD X570, що охолоджується радіатором із вентилятором
18 Два роз’єми M.2 (64 Гбіт/с)
19 6 x SATA 6 Гбіт/с
20 RGB Header_2

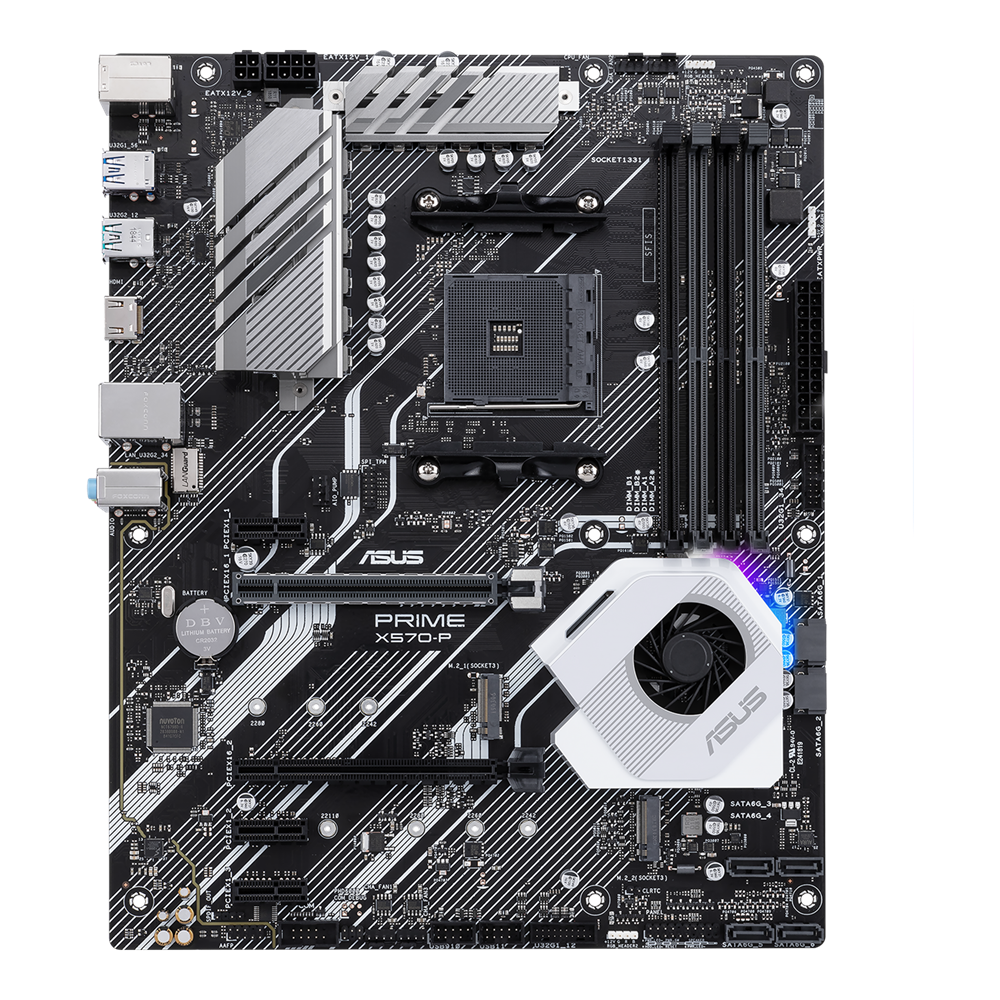

Наділені професійним зовнішнім виглядом і збалансованими технічними характеристиками, материнські плати серії Prime X570 призначені для всіх, хто хоче використовувати процесори Ryzen™ для продуктивної роботи. У них реалізовано велику кількість ексклюзивних функцій ASUS, зокрема широкий вибір засобів для налаштування продуктивності комп'ютера.
Живлення
Пам'ять
Інтерфейси
Охолодження
ЗвукПроцесори AMD Ryzen третього покоління мають збільшену кількість ядер та обмінюються даними на більшій швидкості, ніж їх попередники, а тому вимагають більш високої потужності електроживлення. Материнська плата Prime X570-P здатна забезпечити належні умови для їх роботи за рахунок оптимізованої системи живлення.
8- та 4-контактні роз'єми ProCool під’єднують 12-вольтну шину блоку живлення безпосередньо до процесора. Завдяки використанню цільних, а не порожнистих контактів вони здатні проводити струм більшої сили, ніж звичайні.
У системі живлення із 8 +4 фазами на материнській Prime X570-P застосовуються силові модулі, кожен із яких складається з драйвера, а також MOSFET-ключів верхнього й нижнього плечей, для забезпечення ефективного електроживлення сучасних процесорів.
Потужна система живлення, реалізована на платах серії Prime X570 для підтримки процесорів, вимагає належного охолодження, тому на її компонентах встановлено великий радіатор із високоефективним термоінтерфейсом.
У материнських платах ASUS застосовуються добірні конденсатори, які здатні працювати довше та за більш складних умов, ніж стандартні.
Багатошарова конструкція друкованої плати полегшує відведення тепла від компонентів, тим самим збільшуючи частотний потенціал процесора під час розгону.
За рахунок оптимізованого розведення доріжок слотів пам'яті (технологія OptiMem) досягається стабільна робота модулів пам'яті на високих частотах і розкривається повний потенціал архітектури AMD Infinity Fabric.
Тест здійснено за допомогою симулятора електронних схем Synopsys HSPICE
* Щоб USB-порти, розташовані поруч із портом дротової мережі, працювали на швидкості USB 3.2 Gen2, потрібний процесор AMD Ryzen третього покоління.
Материнська плата Prime X570-P забезпечує всебічний контроль роботи вентиляторів як за допомогою інтерфейсу утиліти Fan Xpert 4, так і через UEFI BIOS.
Декілька джерел даних про температуру
Роз'єм помпи комплексної СРО
Роз’єми 4-контактних вентиляторів (ШІМ/напруга)
Автоматичний захистКожен вентиляторний роз’єм може бути налаштований на регулювання на основі даних від декількох (до трьох) термосенсорів. Більш того, утиліта Fan 4 дозволяє задавати як базис для регулювання системних вентиляторів температуру відеокарти.
Окремий роз’єм PWM/DC для комплексних рідинних систем охолодження із замкнутим контуром.
Кожен вентиляторний роз’єм плати підтримує автоматичне визначення типу вентилятора (регулюються за ШІМ або напругою).
Окрема інтегральна схема, призначена для захисту всіх вентиляційних роз’ємів від перегріву й перевантаження за струмом.
Активне охолодження містить перераховані нижче компоненти.
*L10 – це номінальна довговічність, яка відповідає очікуваному терміну служби 90% від усієї кількості підшипників партії до появи перших ознак втоми матеріалу.
Завдяки використанню на платі Prime X570-P унікального аудіокодека Realtek S1200A стереозвук на лінійному аудіовиході плати має безпрецедентне співвідношення сигнал-шум (SNR) 108 дБ, а рівень SNR на лінійному вході складає 103 дБ.
Забезпечує якісний поділ аналогової та цифрової частини для зниження рівня взаємних перешкод.
Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.
Конденсатори відомих японських виробників сприяють найвищій якості звуку.
UEFI BIOS – важлива деталь, від якої залежить успіх процесу складання ПК, і плата Prime X570-P може похвалитися одним із кращих інтерфейсів UEFI BIOS із наявних.
Майстер AI Overclocking Цей майстер допоможе активувати технологію AI Overclocking.
Обране Швидко додавайте параметри налаштування та інструменти до обраного.
Інтуїтивне налаштування вентиляторів Досить змінити форму графіка регулювання швидкості за допомогою миші.
EZ XMP Миттєве поліпшення продуктивності модулів пам’яті.
Інформація про SATA-пристрої Показує дані про порти SATA і підключені до них пристрої.
Налаштування часу Встановлення системної дати та часу за допомогою миші.
Функція пошуку Допоможе швидко знайти потрібний параметр у меню UEFI BIOS.
Профіль із налаштуваннями Збереження конфігурації BIOS для переходу на нову версію BIOS або систему.
Майстер налаштування Допоможе швидко оптимізувати параметри системи та створити RAID-масив.
Обране Швидко додавайте параметри налаштування та інструменти до обраного.
Функція GPU POST Ідентифікація деяких відеокарт ASUS і виведення докладної інформації про їхні характеристики.
Останні зміни Відстежуйте історію всіх змін у налаштуваннях і зберігайте профілі на USB-накопичувачі.
Перейменування портів SATA Для швидкої ідентифікації пристроїв, що підключаються.
Для досягнення максимальної пропускної здатності підсистеми пам'яті було запропоновано абсолютно нове конструктивне рішення. Технологія OptiMem II означає використання оптимізованого розведення слотів пам'яті в певному шарі друкованої плати з метою зменшення розміру перехідного отвору, а також додаткові зони екранування для усунення електромагнітних наведень. Крім того, завдяки оригінальній Т-образній топології підключення слотів оперативної пам'яті збільшується її розгінний потенціал. Саме це дозволяє досягти більш високих частот під час розгону модулів пам'яті при залученні всіх слотів.
Верхній шар – кільце заземлення для запобігання бічних перешкод.
Тест здійснено за допомогою симулятора електронних схем Synopsys HSPICE
Технологія MemOK II автоматично усуває проблеми із завантаженням системи, які можуть виникнути після розгону пам'яті та бути викликані нестабільністю її роботи. Щоб забезпечити стабільне завантаження системи материнська плата відновлює максимально безпечні параметри пам'яті.
EPU
Fan Xpert 4Спеціальний енергетичний процесор від ASUS дозволяє знизити енергоспоживання системи. Він автоматично визначає ступінь завантаження системи, оптимізує параметри живлення комп’ютера, а при необхідності переводить його в спеціальний режим зі зниженим енергоспоживанням.
Користувач Prime X570-P отримує повний контроль над роботою вентиляторів за допомогою утиліти Fan Xpert 4 або інтерфейсу UEFI. У режимі автоматичного налаштування незалежно від типу охолоджувача всі параметри роботи системи охолодження встановлюються одним натисканням кнопки миші. Якщо вибрано тихий режим, вентилятори працюватимуть на невисокій швидкості, щоб мінімізувати шум.
UEFI BIOS – важлива деталь, від якої залежить успіх процесу складання ПК, і плата Prime X570-P може похвалитися одним із кращих інтерфейсів UEFI BIOS із наявних.
Режим EZ У спрощеному режимі UEFI BIOS усі основні параметри системи виводяться на одній сторінці. Він ідеально підходить для швидкого початкового налаштування комп’ютера.
Режим Advanced Розширений режим UEFI BIOS призначений для глибокого налаштування системи і пропонує вбудовану функцію пошуку. Оптимізуйте свій комп’ютер, зберігайте профілі з налаштуваннями, розганяйте компоненти – і повністю реалізуйте весь потенціал процесора Ryzen нового покоління!
Інтуїтивне налаштування вентиляторів: Досить змінити форму графіка для регулювання швидкості за допомогою миші.
EZ XMP Миттєве поліпшення продуктивності модулів пам’яті.
Інформація про SATA-пристрої Дані про порти SATA і підключені до них пристрої.
Налаштування часу Легко задати системний час і дату за допомогою однієї лише миші!
Flex key Стандартне налаштування кнопки FlexKey – перезавантаження комп’ютера, проте її можна перепрограмувати на ввімкнення/вимкнення підсвічування Aura, завантаження в безпечному режимі або прямий вхід в інтерфейс BIOS.
Функція пошуку допоможе швидко знайти потрібний параметр у меню UEFI BIOS.
Профіль ASUS BIOS Збереження конфігурації BIOS для переходу на нову версію BIOS або ОС.
Обране Швидко додавайте параметри налаштування та інструменти до обраного.
Програма Armoury Crate пропонує єдиний центр керування продуктами ASUS. У його інтуїтивно зрозумілому інтерфейсі представлені різні налаштування, пов'язані з підсвічуванням та апаратними параметрами. Крім того, тут містяться спеціальні розділи для перегляду новин від ASUS і реєстрації куплених пристроїв.
Серйозний тюнінг продуктивності системи заслуговує відповідної естетики. До цієї материнської плати з системою підсвічування ASUS Aura Sync можна підключити світлодіодні стрічки та синхронізувати візуальні ефекти з іншими Aura-сумісними пристроями ASUS.
Статика
Дихання
Стробування
Веселка
Цикл
Зоряна ніч
Музика
Smart* Роз’єм Aura RGB-підтримує стандартні світлодіодні стрічки типу SMD 5050 (макс. 3A, 12 В). Максимальна яскравість досягається за довжини стрічки до 3 метрів.
** Кабелі для неадресованих світлодіодних стрічок входять у комплект постачання. Світлодіодні стрічки та сумісні з підсвічуванням Aura пристрої продаються окремо.
Роз'єм для адресованих світлодіодних стрічок, який використовується на материнській платі Prime X570-P, здатний визначати кількість світлодіодів на стрічках другого покоління, що дозволяє програмному забезпеченню автоматично налаштовувати світлові ефекти для конкретних пристроїв. Нові роз'єми також забезпечують зворотну сумісність із наявними пристроями, що підтримують підсвічування Aura.
Зробіть дизайн вашого комп'ютера незабутнім за допомогою оригінальних світлових ефектів.
Чипсет AMD X570 Чипсет AMD X570 забезпечує широкі можливості з розгону процесорів AMD Ryzen™ 2-го і 3-го поколінь / AMD Ryzen™ 1-го і 2-го поколінь із графікою Radeon™ Vega для роз'єму AM4. Крім того, він оптимізований під використання багатопроцесорних графічних конфігурацій на базі технологій NVIDIA NVIDIA SLI® і AMD CrossFireX™ Чипсет також підтримує ліній PCI Express® 4.0/3.0, порти USB 3.2 Gen2 (10 Гбіт/с) і SATA 6 Гбіт/с для підключення периферійних пристроїв.
Процесорний роз'єм AMD AM4 для AMD Ryzen™ 2-го і 3-го поколінь / AMD Ryzen™ 1-го і 2-го поколінь із графікою Radeon™ Vega Процесори AMD Ryzen ™ третього покоління втілюють інноваційну микроархитектуру Zen і нараховують до 16 ядер, виготовлених за технологією 7 нм. Вони також підтримують інтерфейс USB 3.2 Gen2 (10 Гбіт/с), 16 ліній PCI Express® 4.0/3.0 і двоканальну оперативну пам’ять DDR4.
