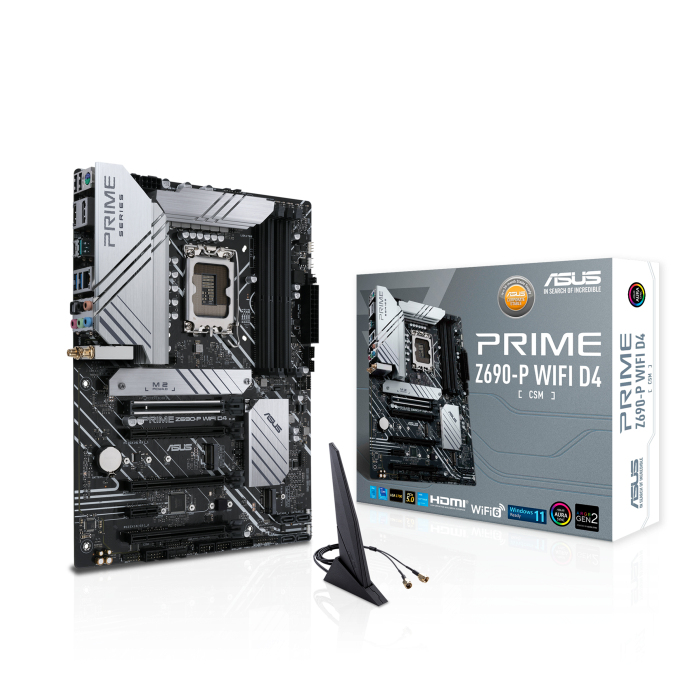

PRIME Z690-P WIFI D4-CSM

Carte mère Intel® Z690 (LGA 1700) ATX avec PCIe® 5.0, trois slots M.2, 14+1 phases d’alimentation DrMOS, DDR4, HDMI®, DisplayPort™, Intel® WiFi 6, 2,5 Gb Ethernet, USB 3.2 Gen 2x2 Type-C®, USB 3.2 Gen 1 Type-C® à l’avant, compatible Thunderbolt™ 4 et éclairage Aura Sync RGB

Socket Intel^® LGA 1700 : Compatible avec la 13^e et la 12^e Gén. de processeurs Intel®
Alimentation améliorée : 14+1 phases d’alimentation DrMOS, connecteurs ProCool à 8+4 broches, bobines en alliage et condensateurs durables pour une alimentation stable
Refroidissement total : Grand radiateur VRM, dissipateur thermique du M.2, dissipateur PCH, connecteurs pour ventilateurs hybrides et Fan Xpert 4
ASUS OptiMem II :Acheminement minutieux des tracés et des vias, plus des optimisations de la couche de terre pour préserver l'intégrité du signal et ainsi améliorer l'overclocking de la mémoire
Connectivité nouvelle génération : Intel® WiFi 6, DDR4, PCIe^® 5.0, Ethernet 2,5 Gb, USB 3.2 Gen 2x2 Type-C^®, USB 3.2 Gen 1 Type-C^® à l’avant, compatible connecteur Thunderbolt™ 4
ASUS Control Center Express : Logiciel de surveillance et de gestion informatique en temps réel pour une meilleure protection des données

Comparer

Les cartes mères ASUS Prime ont été imaginées dans le but d'exploiter le plein potentiel des processeurs Intel^® de 13^e et de 12^e génération. En plus de présenter un solide design pour l'alimentation et des solutions innovantes pour le refroidissement, la Prime Z690-P WIFI D4-CSM offre aux utilisateurs et amateurs de montage PC des options intelligentes d'amélioration des performances, paramétrables via des logiciels et mricologiciels intuitifs.

FLEXIBILITÉ
- Contrôle intelligent
- BIOS UEFI
REFROIDISSEMENT
- Dissipateurs thermiques
- Design idéal pour le refroidissement
PERFORMANCES
- Alimentation
- Mémoire
- Stockage
- Connectivité
PERSONNALISATION
- Audio
- Personnalisation
- Personnalisable

Performances
Refroidissement
Personnalisation
Connectivité

Socket Intel^® LGA1700 pour processeurs Intel^® Core™ de 13^e et 12^e génération, Pentium^® Gold et Celeron^®
Slots d'extension
・1 x PCIe 5.0 x16 SafeSlot
・1 x PCIe 4.0 x16
・2 x PCIe 3.0 x16
・1 x PCIe 3.0 x1
14+1 DrMOS
4 x DIMM
・DDR4 5333(OC)
・Double canal
・OptiMem II
3 x slots M.2
・1 x M.2 22110 (PCIe 4.0 x4 mode)
・1 x M.2 2280 (PCIe 4.0 x4 mode)
・1 x M.2 22110 (PCIe 4.0 x4 & SATA modes)

Connecteurs pour ventilateur du CPU
Radiateurs VRM
Un dissipateur thermique M.2
pour deux slots M.2
Connecteur pour ventilateur du châssis
Connecteur pour pompe tout-en-un
Dissipateur thermique du chipset
Connecteurs pour ventilateur du châssis

1 x connecteur Aura RGB
1 x connecteur adressable gén.2 Aura
2 x connecteurs adressables gén.2 Aura

2 x ports USB 2.0 (Type-A)
DisplayPort
Port HDMI^®
1 x port USB 3.2 Gen 2 (Type-A)
1 x USB 3.2 Gen 2x2 Type-C^®
2 x ports USB 3.2 Gen 1
(2 x Type-A)
Realtek 2,5 Gb Ethernet
1 x port sortie optique S/PDIF
5 x Prises Jack
Wi-Fi 6 Intel^®
1 x connecteur USB 3.2 Gen 1
1 x connecteur USB 3.2 Gen 1 Type-C^®
Connecteur Thunderbolt^TM
4 x SATA 6 Gb/s
2 x connecteurs USB 2.0
1 x connecteur USB 3.2 Gen 1

ASUS Corporate Stable Model

Le programme ASUS Corporate Stable Model (CSM) propose des cartes mères garantissant fiabilité et stabilité à votre entreprise, quelle que soit sa taille. Le CSM offre des produits avec une garantie d'approvisionnement allant jusqu'à 36 mois ainsi qu'une notification EOL (End-Of-Life) de 6 mois permettant à votre entreprise d'avoir un délai suffisant pour se préparer à une transition entre les anciens et les nouveaux produits. De plus, dès que votre entreprise achète une carte mère ASUS CSM, celle-ci vous est livrée avec le ASUS Control Center, un logiciel informatique de gestion de serveurs.

* Le support du cycle de vie, l'offre de programmes et le statut de l'approvisionnement peuvent varier selon les régions. Pour plus d'informations, veuillez contacter un représentant des ventes local.

En savoir plus sur le programme ASUS CSM

ASUS Control
Center Express

Le ASUS Control Center Express est un logiciel de gestion et de suivi informatique conçu pour être déployé rapidement et faciliter vos opérations informatiques tout en améliorant votre productivité par le biais de nombreuses fonctionnalités de contrôle. Il est compatible avec plus de 100 cartes mères ASUS et offre une solution rentable de qualité pour vos besoins professionnels.

En savoir plus sur le ASUS Control Center Express

Gestion optimisée des terminaux

Le ASUS Control Center (ACC) est une plateforme de gestion centralisée conçue pour aider le personnel informatique dans le suivi et le contrôle des appareils du réseau de leur entreprise. En outre, il facilite la vérification des inventaires à distance et dans plusieurs lieux simultanément pour protéger l'entreprise contre toute potentielle intrusion.

Maintenance informatique automatisée

Le ASUS Control Center (ACC) permet au personnel informatique de programmer la mise à jour automatique des derniers BIOS, logiciels et utilitaires sur un ou plusieurs appareils pendant les heures creuses tout en améliorant la stabilité du système et sa flexibilité opérationnelle.

Gestion sécurisée de tous vos terminaux

Le ACC aide le personnel informatique à gérer en toute sécurité la configuration des terminaux, des points d'accès au stockage USB et logiciels informatiques en les autorisant à créer un ensemble de règles pour chaque appareil.

FLEXIBILITÉ

La gamme ASUS Prime repose sur les contrôles exhaustifs. Les Prime Z690 présentent de nombreuses options polyvalentes pour paramétrer chaque aspect de votre système en modifiant notamment les performances pour les adapter parfaitement à votre rythme de travail et ainsi maximiser votre productivité !

Contrôle intelligent

EPU
Fan Xpert 4
Contrôle Digi+ VRM

Efficacité énergétique globale

La puce EPU optimise automatiquement votre consommation énergétique et maximise les économies d'énergie grâce au mode Absent, un paramètre qui plonge le système dans un état d'économie d'énergie extrême et désactive même les ports E/S qui ne sont pas utilisés.

Contrôles polyvalents pour le refroidissement air/liquide

Le logiciel Fan Xpert 4 contrôle les ventilateurs, les pompes à eau et les refroidisseurs All-in-one (AiO) dans leur totalité. Que vous utilisiez le refroidissement à air ou à eau, le mode Auto-Tuning configure intelligemment tous les paramètres en un clic. Le mode Extreme Quiet, qui réduit la vitesse des ventilateurs en dessous du niveau minimum par défaut, vous permet de profiter d'un silence extrême lorsque vous réalisez des tâches légères. Les ventilateurs, pompes à eau et refroidisseurs AiO peuvent également être contrôlés directement via le BIOS UEFI.

Contrôle numérique précis de l’alimentation

Le module régulateur de tension (VRM) Digi+ contrôle en temps réel les chutes de tension et modifie automatiquement les paramètres de fréquence et d’efficacité énergétique. Il vous permet également de régler votre processeur pour en augmenter les performances et la stabilité.

BIOS UEFI

Le BIOS UEFI ASUS vous propose tout ce dont vous avez besoin pour configurer et ajuster les paramètres de votre système. Il offre en outre des options simplifiées à usage des novices en montage PC ainsi que des fonctionnalités avancées pour les overclockers chevronnés.

Mode Avancé
Mode EZ

Personnalisation avancée

Le mode Avancé accessible via le BIOS UEFI vous aide à prendre entièrement le contrôle de vos réglages. Une de ses fonctionnalités facilite la recherche des options disponibles tandis que de nombreuses autres fonctions avancées vous aident à ajuster intelligemment vos paramètres pour des performances adaptées à vos besoins.

Fonction de recherche :

Trouvez en quelques secondes l'option ou le paramètre que vous souhaitez régler.

Profil utilisateur ASUS :

Ajustez les paramètres de configuration entre les différentes versions du BIOS ou partagez-les avec vos amis.

Installation facile et rapide

Le mode EZ affiche les statistiques et les paramètres essentiels tout en proposant des assistants, la fonctionnalité glisser-déposer et l'application en un clic de vos réglages importants. Il vous aide à rendre votre système opérationnel en un rien de temps !

Contrôle intuitif des ventilateurs

Modification simplifiée de la courbe des réglages à l'aide de la souris.

EZ XMP

Améliore rapidement les performances de la mémoire DRAM.

Mode Aura On/Off (Furtif)

Active ou désactive facilement l'éclairage Aura RGB pour un design plus subtil.

RETOUR À LA FLEXIBILITÉ

REFROIDISSEMENT

Les cartes mères Prime Z690 incorporent plusieurs dissipateurs thermiques et une sélection de connecteurs pour ventilateurs hybrides afin de garantir à votre PC un refroidissement optimal et une stabilité inégalée lorsque vous soumettez son processeur à des charges intenses.

Dissipateurs thermiques

Les vis captives détachables réduisent le risque de chute ou de perte au moment du retrait du radiateur.

Dissipateur thermique M.2

Le dissipateur thermique flexible du M.2 avec des vis captives amovibles peut prendre en charge le slot M.2_1 ou M.2_3, évitant l'étranglement qui peut se produire avec le stockage M.2 lors de transferts soutenus.

Radiateurs VRM et Protections thermiques de grande qualité

Les deux grands radiateurs VRM et les protections thermiques de grande qualité améliorent les transferts de chaleur depuis les MOSFETS et bobines afin d'améliorer les performances de refroidissement de la carte.

Design idéal pour le refroidissement

Les Prime Z690 sont dotées des meilleurs paramètres de contrôle du refroidissement, configurables via Fan Xpert 4 ou le BIOS UEFI.

Plusieurs sources de température

Chaque connecteur peut être configuré pour contrôler et réagir aux trois capteurs thermiques. Via Fan Xpert 4, vous pouvez même désigner un capteur pour contrôler la température des cartes graphiques compatibles ASUS pour un refroidissement optimal même en cas de charge de travail intense de votre CPU/GPU.

Connecteur pompe tout-en-un

Un connecteur PWM/DC dédié pour installer un circuit de watercooling indépendant.

Smart Protection

Un circuit dédié intégré protège chaque connecteur contre les surchauffes et les surtensions.

Ventilateur PWM/DC à 4 broches

Chaque connecteur permet la détection automatique des ventilateurs PWM ou DC.

RETOUR AU REFROIDISSEMENT

PERFORMANCES

Les Prime Z690 sont des cartes mères conçues pour prendre en charge les nombreux cœurs et la bande passante élevée des processeurs Intel^® Core™ de 13^e et de 12^e génération. Elles sont équipées de toutes les caractéristiques vous permettant de gagner en productivité au quotidien afin que votre système soit alimenté stablement, refroidi intuitivement et doté d'options flexibles de transferts de données.

Alimentation

Pour extraire jusqu'à la dernière goutte de puissance des processeurs Intel® de 13^e et de 12^e génération, une carte mère doit être dotée d'une alimentation stable. C'est pourquoi la Prime Z690-P WIFI D4-CSM est programmée pour satisfaire aux moindres exigences de ces processeurs multicœur.

Connecteurs ProCool
14+1 DrMOS

Connecteurs ProCool

Les connecteurs brevetés à 4+8 broches fournissent 12 V d'énergie directement au processeur et constituent un lien supplémentaire entre la carte mère et le bloc d'alimentation. Chaque connecteur présente des broches solides capables de recevoir un courant électrique plus élevé que les connecteurs classiques à broches creuses.

14+1 DrMOS

Le régulateur de tension (VRM) du processeur est équipé de 14+1 DrMOS afin que la Prime Z690-P WIFI D4-CSM soit capable de fournir l'énergie et l’efficacité requises par les nouveaux processeurs Intel.

Mémoire

ASUS OptiMem II
DDR4

ASUS OptiMem II

La restructuration des tracés du circuit imprimé de la carte mère offre aux processeurs Intel un meilleur accès à la bande passante de la mémoire. La technologie OptiMem II nous a en effet permis de mieux acheminer les pistes de signaux à travers les différentes couches du circuit imprimé. Le nombre de vias a ainsi été réduit et plusieurs zones de renforcement ont été ajoutées pour diminuer considérablement les interférences.

Avantages de ASUS OptiMem II :

Stabilité et compatibilité de la mémoire
Latence de la mémoire réduite à tension équivalente
Marge de fréquence mémoire optimisée

Les cartes mères présentant la technologie Optimem II ont été testées sur le logiciel de simulation Synopsys HSPICE
Couche supérieure - ground ring pour éviter les interférences latérales
